Управљање кабловима постало је критичан део модерне инфраструктуре. Електричне мреже, железнички системи, индустријски објекти, телекомуникације, комуналије и транспортни пројекти зависе од поузданих система за подршку и заштиту електричних, комуникационих и контролних каблова.
Челични носачи каблова остају у широкој употреби због своје механичке чврстоће, утврђених стандарда и познатих метода уградње. Међутим, многи савремени пројекти такође захтевају отпорност на корозију, мању тежину инсталације, електричну изолацију, смањено одржавање и поуздане дугорочне перформансе.
Ови захтеви стварају нове могућности за ФРП системе носача каблова.
ФРП, или пластика ојачана влакнима, је неметални композитни материјал направљен од ојачавајућих влакана и матрице полимерне смоле. Његове особине се могу конструисати за различите структурне и животне услове.
ФРП неће заменити челик у свакој примени, али његова комбинација отпорности на корозију, лагане конструкције, електричне изолације и флексибилности дизајна чини га све важнијим у модерном управљању кабловима.
Зашто се захтеви за управљање кабловима мењају
Избор носача каблова се више не заснива само на носивости и почетној набавној цени. Инжењери све више процењују како систем функционише током транспорта, инсталације, рада, инспекције, одржавања и замене.
Савремени кабловски системи се могу инсталирати у окружењима са високом влажношћу, изложеношћу соли, индустријским хемикалијама, спољашњим временским условима, великим удаљеностима инсталације, ограниченим приступом за одржавање или захтевима за електричном изолацијом.
Систем који има добре структуралне перформансе и даље може створити дугорочне трошкове или изазове одржавања ако је лоше усклађен са окружењем.
Због тога перформансе током животног циклуса постају све важније при одабиру материјала за управљање кабловима.
ФРП одговара овој промени јер комбинује структурну способност са неколико предности неметалних материјала.
Отпорност на корозију у тешким условима
Корозија је један од најјачих разлога за разматрање ФРП носача каблова.
Челик се може веома добро понашати у конвенционалним затвореним окружењима. Међутим, у обалским, хемијским, отпадним водама, железницама и другим изложеним апликацијама, влага, слани спреј, хемикалије и висока влажност могу повећати ризик од корозије.
Поцинковање, премази и системи боја могу заштитити челик, али њихов дугорочни учинак зависи од стања заштитне површине. Оштећења током транспорта, инсталације или сервиса могу захтевати будућу проверу или поправку.
ФРП не рђа као конвенционални челик јер је неметални.
Ово чини ФРП управљање кабловима посебно погодним за:
Обална и поморска инфраструктура
Постројења за хемијску прераду
Постројења за пречишћавање отпадних вода
Железнички системи
Спољне електричне инсталације
Индустријска окружења са високом влажношћу
За кабловске системе инсталиране на тешко приступачним локацијама, смањење одржавања повезаног са корозијом може пружити практичну оперативну предност.
Лагана конструкција може поједноставити инсталацију
Велики инфраструктурни пројекти могу захтевати стотине или хиљаде делова носача каблова, носача, поклопаца и носача. Свака компонента мора бити транспортована, истоварена, рукована, постављена и инсталирана.
ФРП и СМЦ композитне компоненте су генерално лакше од упоредивих челичних компоненти. Мања тежина може помоћи у поједностављењу логистике и руковања на локацији, посебно на дугим рутама или на локацијама где је тешко користити опрему за дизање тешких терета.
Ово може бити драгоцено у железничким коридорима, тунелима, узвишеним структурама, удаљеној инфраструктури и индустријским објектима са ограниченим приступом.
Аватар Цомпосите производи АВАТАР СМЦ композитни носач кабла помоћу компресионог калупа.
Према информацијама о производу компаније, носач је дизајниран за отпорност на корозију, отпорност на пламен, антистатичке перформансе, отпорност на оксидацију, УВ отпорност и прилагодљиве класе оптерећења и методе уградње.
Слика 1: АВАТАР СМЦ композитни носач кабла
Лагана конструкција не елиминише потребу за проценом структуре. И даље се морају узети у обзир тежина кабла, дужина распона, размак између носача, класа оптерећења, начин инсталације и специфични захтеви пројекта.
Електрична изолација је кључна неметална предност
Челик је електрично проводљив, тако да су уземљење и везивање важна разматрања у системима металних носача каблова.
ФРП је неметални и може да обезбеди електричну изолацију.
Ово може бити корисно у:
Железничка инфраструктура
Дистрибуција струје
Телекомуникације
Индустријски електрични системи
Комунална инфраструктура
Апликације које захтевају електрично одвајање
Ова карактеристика даје инжењерима другу могућност дизајна када је проводљивост непожељна.
Он не замењује потребу да се поштује електрична правила, захтеви противпожарних перформанси или пројектне спецификације, али ствара јасну разлику између ФРП и конвенционалних система за управљање металним кабловима.
Мање одржавање може побољшати вредност животног циклуса
Почетна цена материјала је само један део укупне цене система носача каблова.
Трошкови животног циклуса могу укључивати транспорт, инсталацију, инспекцију, заштиту од корозије, одржавање, поправку, замену и приступ тешким локацијама.
Челични носач каблова инсталиран у затвореном простору у сувом окружењу може захтевати мало одржавања. У корозивним срединама, поновљени прегледи или заштитни третман могу повећати дугорочне трошкове.
Приступ за одржавање такође може бити скуп. Кабловски системи инсталирани дуж железничких линија, унутар тунела, изнад индустријске опреме или на удаљеним локацијама могу захтевати посебну опрему, додатну радну снагу или оперативна ограничења.
Пошто ФРП не рђа као челик, може смањити неке захтеве за одржавањем повезаним са корозијом.
За ове пројекте, процена перформанси животног циклуса може бити кориснија од поређења само почетних набавних цена.
ФРП може бити пројектован за различите примене
ФРП није један фиксни материјал са једним фиксним нивоом перформанси.
Композитни учинак се може подесити кроз:
Ова флексибилност омогућава да компоненте за управљање кабловима ФРП буду дизајниране за различите услове рада.
Један пројекат може дати предност отпорности на корозију. Други може захтевати електричну изолацију или малу тежину инсталације. Железнички пројекат може захтевати све ове карактеристике заједно са структурном поузданошћу и издржљивошћу на отвореном.
Из тог разлога, право питање није да ли је ФРП једноставно јачи или слабији од челика.
Корисније питање је да ли изабрани ФРП систем може да испуни захтевана оптерећења, услове околине, електричне и инсталационе услове.
Овај приступ заснован на апликацији пружа практичнију основу за избор носача каблова него упоређивање самих назива материјала.
Железничка инфраструктура истиче предности ФРП-а
Железничка инфраструктура је снажан пример где управљање ФРП кабловима може пружити вишеструке предности у исто време.
Железнички кабловски системи могу да се протежу на велике удаљености и подржавају каблове за сигнализацију, комуникацију, напајање и контролу.
Такође могу бити изложени:
У овим условима, лагане компоненте могу поједноставити руковање, док отпорност на корозију може подржати дугорочну издржљивост.
Неметална конструкција такође може пружити електричне предности у зависности од захтева система.
Аватар Цомпосите нуди АВАТАР композитни кабловски канал за железнички систем , ФРП композитни канал за каблове дизајниран за примену на железници.
Према званичним информацијама о производу, може се прилагодити за различите класе оптерећења и димензије и дизајниран је са отпорношћу на корозију, отпорношћу на пламен, антистатичким перформансама и УВ отпорношћу.

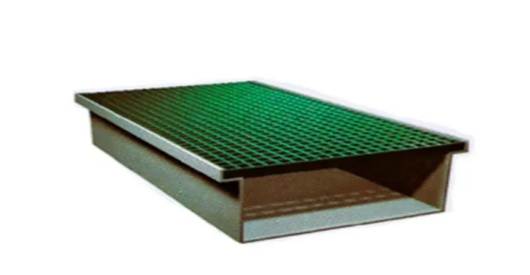

Слика 2: АВАТАР композитни кабловски канал за железнички систем
АЛТ текст: АВАТАР ФРП композитни ров за каблове за железницу
Ова апликација такође показује да управљање ФРП кабловима није ограничено на један носач или носач. Композитни материјали се могу користити за носаче каблова, конзоле, ровове, поклопце и повезане компоненте инфраструктуре.
Да ли ће ФРП заменити челичне носаче каблова?
ФРП вероватно неће у потпуности заменити челик.
Челик остаје доказани инжењерски материјал са утврђеним структуралним перформансама, познатим методама уградње, широком доступношћу и исплативим перформансама у многим конвенционалним окружењима.
Већа је вероватноћа да ће будућност управљања кабловима укључивати бољи избор материјала него да један материјал замењује други.
ФРП постаје посебно атрактиван када се неколико захтева испуни заједно:
У овим условима, ФРП даје инжењерима алтернативу која може да одговори на неколико изазова пројекта истовремено.
Како одабрати ФРП систем носача каблова
ФРП нуди важне предности, али правилан избор производа и даље захтева инжењерску процену.
Пре него што одреде ФРП систем за управљање кабловима, инжењери треба да размотре:
Оптерећење кабла и класа оптерећења
Дужина распона и размак ослонаца
Изложеност животне средине и хемикалије
Температурни услови
Електрични захтеви
Захтеви противпожарних перформанси
Начин уградње
Приступ за одржавање
Очекивани век трајања
Важећи стандарди и спецификације пројекта
Најбољи систем није само најлакши или најотпорнији производ на корозију. То је систем који одговара комплетним условима рада пројекта.
Закључак
Будућност управљања кабловима иде даље од основне механичке подршке.
Модерна инфраструктура све више захтева отпорност на корозију, мању тежину инсталације, електричну изолацију, ефикасност инсталације, издржљивост и предвидљиве перформансе животног циклуса.
ФРП системи носача каблова испуњавају многе од ових захтева. Њихова неметална конструкција чини их атрактивним у корозивним срединама, док њихова мања тежина може поједноставити транспорт и инсталацију. Електрична изолација пружа још једну предност тамо где је проводљивост непожељна, а композитни дизајн омогућава да се производи конструишу за различите структурне и еколошке захтеве.
Челик ће наставити да игра важну улогу у управљању кабловима, посебно у конвенционалним применама где га његова снага, познатост и цена чине ефикасним решењем.
Међутим, за пројекте у којима су корозија, тежина инсталације, електрична изолација, тежак приступ одржавању и дугорочна изложеност животној средини главна разматрања, ФРП системи носача каблова су позиционирани да постану све важнији део модерног управљања кабловима.
Аватар Цомпосите обезбеђује ФРП и СМЦ композитна решења за управљање кабловима за железничке, индустријске и инфраструктурне апликације, са прилагодљивим дизајном за различите класе оптерећења, методе инсталације и захтеве пројекта.
