Kabelstyring er blevet en kritisk del af moderne infrastruktur. Strømnetværk, jernbanesystemer, industrianlæg, telekommunikation, forsyningsvirksomheder og transportprojekter afhænger alle af pålidelige systemer til at understøtte og beskytte elektriske, kommunikations- og kontrolkabler.
Stålkabelbakker forbliver meget brugt på grund af deres mekaniske styrke, etablerede standarder og velkendte installationsmetoder. Men mange moderne projekter kræver også korrosionsbestandighed, lavere installationsvægt, elektrisk isolering, reduceret vedligeholdelse og pålidelig langsigtet ydeevne.
Disse krav skaber nye muligheder for FRP kabelbakkesystemer.
FRP, eller fiberforstærket plast, er et ikke-metallisk kompositmateriale fremstillet af forstærkende fibre og en polymerharpiksmatrix. Dens egenskaber kan konstrueres til forskellige strukturelle og miljømæssige forhold.
FRP vil ikke erstatte stål i enhver applikation, men dets kombination af korrosionsbestandighed, letvægtskonstruktion, elektrisk isolering og designfleksibilitet gør det stadig vigtigere i moderne kabelstyring.
Hvorfor kabelstyringskrav ændres
Valg af kabelbakke er ikke længere kun baseret på belastningskapacitet og oprindelige indkøbspris. Ingeniører evaluerer i stigende grad, hvordan et system fungerer under transport, installation, drift, inspektion, vedligeholdelse og udskiftning.
Moderne kabelsystemer kan installeres i miljøer med høj luftfugtighed, salteksponering, industrikemikalier, udendørs vejr, lange installationsafstande, begrænset vedligeholdelsesadgang eller krav til elektrisk isolering.
Et system, der fungerer godt strukturelt, kan stadig skabe langsigtede omkostnings- eller vedligeholdelsesudfordringer, hvis det er dårligt tilpasset miljøet.
Dette er grunden til, at livscyklusydeevne bliver vigtigere, når man vælger kabelhåndteringsmaterialer.
FRP passer til dette skift, fordi det kombinerer strukturel kapacitet med flere ikke-metalliske materialefordele.
Korrosionsbestandighed til barske miljøer
Korrosion er en af de stærkeste grunde til at overveje FRP kabelbakker.
Stål kan fungere meget godt i konventionelle indendørs miljøer. I kyst-, kemikalie-, spildevands-, jernbane- og andre udsatte applikationer kan fugt, saltspray, kemikalier og høj luftfugtighed dog øge korrosionsrisikoen.
Galvanisering, belægninger og malingssystemer kan beskytte stål, men deres langsigtede ydeevne afhænger af tilstanden af den beskyttende overflade. Skader under transport, installation eller service kan kræve fremtidig inspektion eller reparation.
FRP ruster ikke som konventionelt stål, fordi det er ikke-metallisk.
Dette gør FRP kabelhåndtering særligt velegnet til:
Kyst- og havinfrastruktur
Kemiske behandlingsfaciliteter
Spildevandsrensningsanlæg
Jernbanesystemer
Udendørs elinstallationer
Industrimiljøer med høj luftfugtighed
For kabelsystemer installeret på vanskeligt tilgængelige steder kan reduktion af korrosionsrelateret vedligeholdelse give en praktisk driftsmæssig fordel.
Letvægtskonstruktion kan forenkle installationen
Store infrastrukturprojekter kan kræve hundreder eller tusinder af kabelbakkesektioner, beslag, dæksler og understøtninger. Hver komponent skal transporteres, losses, håndteres, placeres og installeres.
FRP- og SMC-kompositkomponenter er generelt lettere end sammenlignelige stålkomponenter. Lavere vægt kan hjælpe med at forenkle logistik og håndtering på stedet, især på lange ruter eller på steder, hvor tungt løfteudstyr er svært at bruge.
Dette kan være værdifuldt i jernbanekorridorer, tunneller, høje strukturer, fjerninfrastruktur og industrielle faciliteter med begrænset adgang.
Avatar Composite fremstiller AVATAR SMC kompositkabelbeslag ved hjælp af kompressionsstøbning.
I henhold til virksomhedens produktinformation er beslaget designet til korrosionsbestandighed, flammehæmning, antistatisk ydeevne, oxidationsmodstand, UV-resistens og tilpasselige belastningsklasser og installationsmetoder.
Billede 1: AVATAR SMC Composite Kabelbeslag
Letvægtskonstruktion eliminerer ikke behovet for strukturel evaluering. Kabelvægt, spændvidde, støtteafstand, belastningsklasse, installationsmetode og projektspecifikke krav skal stadig tages i betragtning.
Elektrisk isolering er en vigtig ikke-metallisk fordel
Stål er elektrisk ledende, så jordforbindelse og limning er vigtige overvejelser i metalkabelbakkesystemer.
FRP er ikke-metallisk og kan give elektrisk isolering.
Dette kan være nyttigt i:
Denne egenskab giver ingeniører en anden designmulighed, når ledningsevne er uønsket.
Det erstatter ikke behovet for at overholde elektriske regler, krav til brandydelse eller projektspecifikationer, men det skaber en klar forskel mellem FRP og konventionelle metalkabelstyringssystemer.
Lavere vedligeholdelse kan forbedre livscyklusværdien
Den oprindelige materialepris er kun en del af de samlede omkostninger ved et kabelbakkesystem.
Livscyklusomkostninger kan omfatte transport, installation, inspektion, korrosionsbeskyttelse, vedligeholdelse, reparation, udskiftning og adgang til vanskelige steder.
En stålkabelbakke installeret indendørs i et tørt miljø kan kræve lidt vedligeholdelse. I korrosive miljøer kan gentagen inspektion eller beskyttende behandling øge omkostningerne på lang sigt.
Adgang til vedligeholdelse kan også være dyrt. Kabelsystemer installeret langs jernbanestrækninger, inde i tunneler, over industrielt udstyr eller fjerntliggende steder kan kræve særligt udstyr, ekstra arbejdskraft eller driftsrestriktioner.
Fordi FRP ikke ruster som stål, kan det reducere nogle korrosionsrelaterede vedligeholdelseskrav.
For disse projekter kan det være mere nyttigt at evaluere livscyklusydelsen end at sammenligne indledende indkøbspriser alene.
FRP kan konstrueres til forskellige applikationer
FRP er ikke ét fast materiale med ét fast præstationsniveau.
Sammensat ydeevne kan justeres gennem:
Denne fleksibilitet gør det muligt at designe komponenter til FRP-kabelstyring til forskellige driftsforhold.
Et projekt kan prioritere korrosionsbestandighed. En anden kan kræve elektrisk isolering eller lav installationsvægt. Et jernbaneprojekt kan have brug for alle disse egenskaber sammen med strukturel pålidelighed og udendørs holdbarhed.
Af denne grund er det rigtige spørgsmål ikke, om FRP blot er stærkere eller svagere end stål.
Det mere nyttige spørgsmål er, om det valgte FRP-system kan opfylde de nødvendige belastninger, miljømæssige, elektriske og installationsbetingelser.
Denne applikationsbaserede tilgang giver et mere praktisk grundlag for valg af kabelbakke end at sammenligne materialenavne alene.
Jernbaneinfrastruktur fremhæver fordelene ved FRP
Jernbaneinfrastruktur er et stærkt eksempel på, hvor FRP-kabelstyring kan give flere fordele på samme tid.
Jernbanekabelsystemer kan strække sig over lange afstande og understøtte signal-, kommunikations-, strøm- og kontrolkabler.
De kan også blive udsat for:
Under disse forhold kan letvægtskomponenter forenkle håndteringen, mens korrosionsbestandighed kan understøtte langtidsholdbarhed.
Ikke-metallisk konstruktion kan også give elektriske fordele afhængigt af systemkrav.
Avatar Composite tilbyder AVATAR-kompositkabelgrav til jernbanesystem , en FRP-kompositkabelgrav designet til jernbaneanvendelser.
Ifølge den officielle produktinformation kan den tilpasses til forskellige belastningsklasser og dimensioner og er designet med korrosionsbestandighed, flammehæmmende egenskaber, antistatisk ydeevne og UV-modstand.

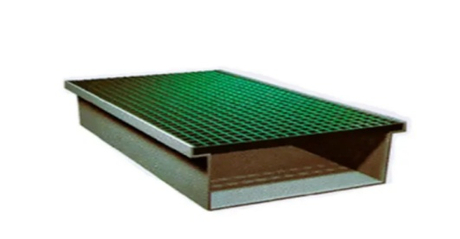

Billede 2: AVATAR-kompositkabelgrav til jernbanesystem
ALT-tekst: AVATAR FRP-kompositkabelgrav til jernbanekabelstyring
Denne applikation viser også, at FRP-kabelhåndtering ikke er begrænset til én bakke eller beslag. Kompositmaterialer kan bruges på tværs af kabelunderstøtninger, beslag, render, dæksler og relaterede infrastrukturkomponenter.
Vil FRP erstatte stålkabelbakker?
FRP vil næppe erstatte stål fuldstændigt.
Stål forbliver et gennemprøvet ingeniørmateriale med etableret strukturel ydeevne, velkendte installationsmetoder, bred tilgængelighed og omkostningseffektiv ydeevne i mange konventionelle miljøer.
Fremtiden for kabelstyring er mere tilbøjelig til at involvere bedre materialevalg frem for at et materiale erstatter et andet.
FRP bliver særligt attraktivt, når flere krav opstår sammen:
Under disse forhold giver FRP ingeniører et alternativ, der kan løse flere projektudfordringer på samme tid.
Sådan vælger du et FRP-kabelbakkesystem
FRP giver vigtige fordele, men korrekt produktvalg kræver stadig en teknisk evaluering.
Inden de specificerer et FRP-kabelstyringssystem, bør ingeniører overveje:
Kabelbelastning og belastningsklasse
Spændvidde og støtteafstand
Miljø- og kemikalieeksponering
Temperaturforhold
Elektriske krav
Krav til brandydelse
Installationsmetode
Adgang til vedligeholdelse
Forventet levetid
Gældende standarder og projektspecifikationer
Det bedste system er ikke blot det letteste eller mest korrosionsbestandige produkt. Det er systemet, der matcher de komplette driftsbetingelser for projektet.
Konklusion
Fremtiden for kabelstyring bevæger sig ud over grundlæggende mekanisk support.
Moderne infrastruktur kræver i stigende grad korrosionsbestandighed, lavere installationsvægt, elektrisk isolering, installationseffektivitet, holdbarhed og forudsigelig livscyklusydelse.
FRP kabelbakkesystemer opfylder mange af disse krav. Deres ikke-metalliske konstruktion gør dem attraktive i korrosive miljøer, mens deres lavere vægt kan forenkle transport og installation. Elektrisk isolering giver en anden fordel, hvor ledningsevne er uønsket, og sammensat design gør det muligt at konstruere produkter til forskellige strukturelle og miljømæssige krav.
Stål vil fortsat spille en vigtig rolle i kabelstyring, især i konventionelle applikationer, hvor dets styrke, kendskab og omkostninger gør det til en effektiv løsning.
Til projekter, hvor korrosion, installationsvægt, elektrisk isolering, vanskelig adgang til vedligeholdelse og langvarig miljøeksponering er vigtige overvejelser, er FRP-kabelbakkesystemer imidlertid positioneret til at blive en stadig vigtigere del af moderne kabelstyring.
Avatar Composite leverer FRP- og SMC-kompositkabelstyringsløsninger til jernbane-, industri- og infrastrukturapplikationer med tilpassede designs til forskellige belastningsklasser, installationsmetoder og projektkrav.
