Zarządzanie kablami stało się kluczową częścią nowoczesnej infrastruktury. Sieci energetyczne, systemy kolejowe, obiekty przemysłowe, projekty telekomunikacyjne, użyteczności publicznej i transportowe – wszystkie zależą od niezawodnych systemów wspierających i chroniących kable elektryczne, komunikacyjne i sterownicze.
Stalowe korytka kablowe są nadal szeroko stosowane ze względu na ich wytrzymałość mechaniczną, ustalone standardy i znane metody montażu. Jednak wiele nowoczesnych projektów wymaga również odporności na korozję, niższej masy instalacji, izolacji elektrycznej, ograniczonej konserwacji i niezawodnej wydajności w długim okresie.
Wymagania te stwarzają nowe możliwości dla systemów korytek kablowych FRP.
FRP, czyli tworzywo sztuczne wzmocnione włóknami, to niemetalowy materiał kompozytowy wykonany z włókien wzmacniających i matrycy z żywicy polimerowej. Jego właściwości można dostosować do różnych warunków konstrukcyjnych i środowiskowych.
FRP nie zastąpi stali w każdym zastosowaniu, ale połączenie odporności na korozję, lekkiej konstrukcji, izolacji elektrycznej i elastyczności projektowania sprawia, że staje się coraz ważniejsze w nowoczesnym zarządzaniu kablami.
Dlaczego zmieniają się wymagania dotyczące zarządzania kablami
Wybór korytka kablowego nie opiera się już wyłącznie na ładowności i początkowej cenie zakupu. Inżynierowie coraz częściej oceniają działanie systemu podczas transportu, instalacji, obsługi, kontroli, konserwacji i wymiany.
Nowoczesne systemy kablowe mogą być instalowane w środowiskach o dużej wilgotności, narażeniu na sól, chemikaliach przemysłowych, pogodzie zewnętrznej, dużych odległościach instalacyjnych, ograniczonym dostępie konserwacyjnym lub wymaganiach dotyczących izolacji elektrycznej.
System, który działa dobrze pod względem strukturalnym, może nadal stwarzać długoterminowe wyzwania związane z kosztami lub konserwacją, jeśli jest źle dostosowany do środowiska.
Właśnie dlatego przy wyborze materiałów do zarządzania kablami coraz większe znaczenie ma wydajność w całym cyklu życia.
FRP pasuje do tej zmiany, ponieważ łączy w sobie możliwości strukturalne z kilkoma zaletami materiałów niemetalowych.
Odporność na korozję w trudnych warunkach
Korozja jest jednym z najważniejszych powodów, dla których warto rozważyć korytka kablowe FRP.
Stal może bardzo dobrze działać w konwencjonalnych środowiskach wewnętrznych. Jednak w zastosowaniach przybrzeżnych, chemicznych, ściekowych, kolejowych i innych narażonych na działanie wilgoci, mgły solnej, chemikaliów i wysokiej wilgotności mogą zwiększać ryzyko korozji.
Cynkowanie, powłoki i systemy malarskie mogą chronić stal, ale ich długoterminowe działanie zależy od stanu powierzchni ochronnej. Uszkodzenia powstałe podczas transportu, instalacji lub serwisu mogą wymagać przyszłej kontroli lub naprawy.
FRP nie rdzewieje jak konwencjonalna stal, ponieważ nie jest metaliczny.
Dzięki temu zarządzanie kablami FRP jest szczególnie odpowiednie dla:
Infrastruktura przybrzeżna i morska
Zakłady przetwórstwa chemicznego
Oczyszczalnie ścieków
Systemy kolejowe
Instalacje elektryczne zewnętrzne
Środowiska przemysłowe o wysokiej wilgotności
W przypadku systemów kablowych zainstalowanych w trudno dostępnych miejscach ograniczenie konserwacji związanej z korozją może zapewnić praktyczną korzyść operacyjną.
Lekka konstrukcja może uprościć instalację
Duże projekty infrastrukturalne mogą wymagać setek lub tysięcy sekcji korytek kablowych, wsporników, pokryw i podpór. Każdy element musi być transportowany, rozładowywany, obsługiwany, ustawiany i instalowany.
Komponenty kompozytowe FRP i SMC są na ogół lżejsze niż porównywalne komponenty stalowe. Niższa waga może pomóc w uproszczeniu logistyki i obsługi na placu budowy, szczególnie na długich trasach lub w miejscach, gdzie trudno jest użyć ciężkiego sprzętu dźwigowego.
Może to być przydatne w korytarzach kolejowych, tunelach, konstrukcjach na wzniesieniach, odległej infrastrukturze i obiektach przemysłowych o ograniczonym dostępie.
Avatar Composite produkuje Kompozytowy wspornik kablowy AVATAR SMC wykonany metodą formowania tłocznego.
Zgodnie z informacjami o produkcie firmy, wspornik zaprojektowano pod kątem odporności na korozję, ognioodporności, właściwości antystatycznych, odporności na utlenianie, odporności na promieniowanie UV oraz możliwych do dostosowania klas obciążenia i metod instalacji.
Zdjęcie 1: Kompozytowy wspornik kablowy AVATAR SMC
Lekka konstrukcja nie eliminuje konieczności oceny konstrukcji. Należy wziąć pod uwagę ciężar kabla, długość przęsła, rozstaw podpór, klasę obciążenia, metodę instalacji i wymagania specyficzne dla projektu.
Izolacja elektryczna to kluczowa zaleta materiałów niemetalowych
Stal przewodzi prąd elektryczny, dlatego uziemienie i połączenie są ważnymi czynnikami w przypadku metalowych systemów korytek kablowych.
FRP nie jest metalem i może zapewnić izolację elektryczną.
Może to być przydatne w:
Ta cecha daje inżynierom inną opcję projektowania, gdy przewodność jest niepożądana.
Nie zastępuje to konieczności stosowania się do przepisów elektrycznych, wymagań dotyczących odporności ogniowej lub specyfikacji projektu, ale tworzy wyraźną różnicę pomiędzy systemami zarządzania kablami FRP i konwencjonalnymi metalowymi systemami zarządzania.
Niższe koszty konserwacji mogą poprawić wartość w całym cyklu życia
Początkowa cena materiału stanowi tylko część całkowitego kosztu systemu korytek kablowych.
Koszty cyklu życia mogą obejmować transport, instalację, kontrolę, ochronę przed korozją, konserwację, naprawę, wymianę i dostęp do trudnych lokalizacji.
Stalowe korytko kablowe instalowane w pomieszczeniach zamkniętych, w suchym środowisku, może wymagać niewielkiej konserwacji. W środowiskach korozyjnych wielokrotne kontrole lub zabiegi ochronne mogą zwiększyć długoterminowe koszty.
Dostęp konserwacyjny może być również kosztowny. Systemy kablowe instalowane wzdłuż linii kolejowych, wewnątrz tuneli, nad urządzeniami przemysłowymi lub w odległych lokalizacjach mogą wymagać specjalnego sprzętu, dodatkowej siły roboczej lub ograniczeń operacyjnych.
Ponieważ FRP nie rdzewieje jak stal, może zmniejszyć niektóre wymagania konserwacyjne związane z korozją.
W przypadku takich projektów ocena wydajności w cyklu życia może być bardziej użyteczna niż porównywanie samych początkowych cen zakupu.
FRP można zaprojektować do różnych zastosowań
FRP nie jest jednym stałym materiałem o jednym ustalonym poziomie wydajności.
Wydajność kompozytu można regulować poprzez:
Rodzaj wzmocnienia
Preparat żywiczny
Geometria produktu
Proces produkcyjny
Grubość ścianki
Projekt konstrukcyjny
Rozstaw podpór
Konfiguracja instalacji
Ta elastyczność umożliwia projektowanie komponentów do zarządzania kablami FRP dla różnych warunków pracy.
W jednym projekcie priorytetem może być odporność na korozję. Inny może wymagać izolacji elektrycznej lub małej masy instalacyjnej. Projekt kolejowy może wymagać wszystkich tych cech wraz z niezawodnością konstrukcji i trwałością na zewnątrz.
Z tego powodu właściwym pytaniem nie jest, czy FRP jest po prostu mocniejszy, czy słabszy niż stal.
Bardziej użytecznym pytaniem jest, czy wybrany system FRP może spełnić wymagane warunki obciążenia, środowiskowe, elektryczne i instalacyjne.
To podejście oparte na zastosowaniach zapewnia bardziej praktyczną podstawę doboru korytek kablowych niż samo porównywanie nazw materiałów.
Infrastruktura kolejowa podkreśla zalety FRP
Infrastruktura kolejowa jest dobrym przykładem tego, gdzie zarządzanie kablami FRP może zapewnić wiele korzyści jednocześnie.
Kolejowe systemy kablowe mogą rozciągać się na duże odległości i wspierać kable sygnalizacyjne, komunikacyjne, zasilające i sterujące.
Mogą być również narażeni na:
Deszcz i wilgoć
Pogoda na świeżym powietrzu
Ograniczony dostęp konserwacyjny
Wymagania elektryczne
Duże objętości instalacyjne
W takich warunkach lekkie komponenty mogą uprościć obsługę, a odporność na korozję może zapewnić długoterminową trwałość.
Konstrukcja niemetalowa może również zapewniać korzyści elektryczne, w zależności od wymagań systemu.
Avatar Composite oferuje Kompozytowy kanał kablowy AVATAR dla systemu kolejowego , kompozytowy kanał kablowy FRP przeznaczony do zastosowań kolejowych.
Zgodnie z oficjalnymi informacjami o produkcie, można go dostosować do różnych klas obciążenia i wymiarów, a jego konstrukcja zapewnia odporność na korozję, ognioodporność, działanie antystatyczne i odporność na promieniowanie UV.

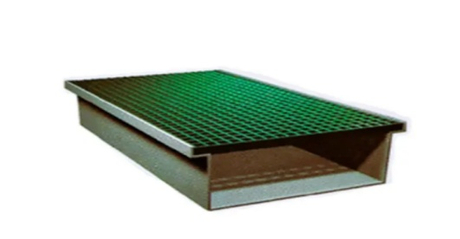

Zdjęcie 2: Kompozytowy kanał kablowy AVATAR dla systemu kolejowego
Tekst ALT: Kompozytowy kanał kablowy AVATAR FRP do zarządzania kablami kolejowymi
Ta aplikacja pokazuje również, że zarządzanie kablami FRP nie ogranicza się do jednej korytka lub wspornika. Materiały kompozytowe można stosować na wspornikach kablowych, wspornikach, rowach, pokrywach i powiązanych elementach infrastruktury.
Czy FRP zastąpi stalowe korytka kablowe?
Jest mało prawdopodobne, aby FRP całkowicie zastąpiło stal.
Stal pozostaje sprawdzonym materiałem inżynieryjnym o ustalonych parametrach konstrukcyjnych, znanych metodach montażu, szerokiej dostępności i opłacalnej wydajności w wielu konwencjonalnych środowiskach.
Przyszłość zarządzania kablami będzie raczej wiązać się z lepszym doborem materiałów niż zastępowaniem jednego materiału drugim.
FRP staje się szczególnie atrakcyjny, gdy występuje jednocześnie kilka wymagań:
W takich warunkach FRP daje inżynierom alternatywę, która może sprostać kilku wyzwaniom projektowym jednocześnie.
Jak wybrać system korytek kablowych FRP
FRP oferuje ważne korzyści, ale prawidłowy wybór produktu nadal wymaga oceny inżynierskiej.
Przed określeniem systemu zarządzania kablami FRP inżynierowie powinni rozważyć:
Obciążenie kabla i klasa obciążenia
Długość przęseł i rozstaw podpór
Narażenie środowiskowe i chemiczne
Warunki temperaturowe
Wymagania elektryczne
Wymagania ogniowe
Metoda instalacji
Dostęp konserwacyjny
Oczekiwany okres użytkowania
Obowiązujące normy i specyfikacje projektowe
Najlepszy system to nie tylko najlżejszy lub najbardziej odporny na korozję produkt. Jest to system, który odpowiada całościowym warunkom eksploatacyjnym projektu.
Wniosek
Przyszłość zarządzania kablami wykracza poza podstawowe wsparcie mechaniczne.
Nowoczesna infrastruktura w coraz większym stopniu wymaga odporności na korozję, mniejszej masy instalacji, izolacji elektrycznej, wydajności instalacji, trwałości i przewidywalnej wydajności w całym cyklu życia.
Systemy korytek kablowych FRP spełniają wiele z tych wymagań. Ich niemetalowa konstrukcja czyni je atrakcyjnymi w środowiskach korozyjnych, a ich mniejsza waga może uprościć transport i instalację. Izolacja elektryczna zapewnia kolejną zaletę tam, gdzie przewodność jest niepożądana, a konstrukcja kompozytowa umożliwia projektowanie produktów pod kątem różnych wymagań strukturalnych i środowiskowych.
Stal będzie nadal odgrywać ważną rolę w zarządzaniu kablami, szczególnie w konwencjonalnych zastosowaniach, gdzie jej wytrzymałość, znajomość i koszt sprawiają, że jest skutecznym rozwiązaniem.
Jednakże w przypadku projektów, w których głównymi czynnikami są korozja, ciężar instalacji, izolacja elektryczna, trudny dostęp konserwacyjny i długotrwałe narażenie na środowisko, systemy korytek kablowych FRP stają się coraz ważniejszym elementem nowoczesnego zarządzania kablami.
Avatar Composite oferuje rozwiązania do zarządzania kablami kompozytowymi FRP i SMC do zastosowań kolejowych, przemysłowych i infrastrukturalnych, z projektami, które można dostosować do różnych klas obciążenia, metod instalacji i wymagań projektowych.
