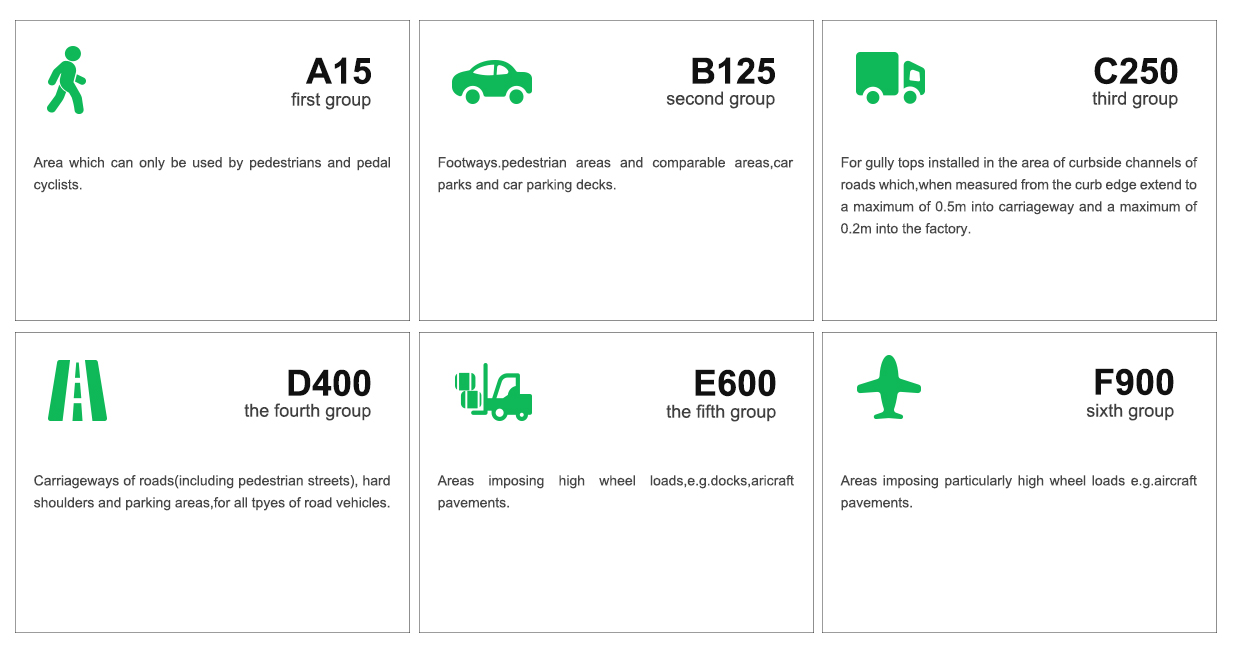

EN124-D400 ачааллын техникийн үзүүлэлтүүдийг хангана
Манай гуравдагч талын туршилтын байгууллагууд: LLOYDS BRITISH, ICAS, SGS
Бүх нэвтрэх бүрээсийг SMC-д үйлдвэрлэдэг
Хаягдал үнэ цэнэгүй
Зэврэлтэнд тэсвэртэй
Нөлөөллийн нөлөө, цаг агаарт тэсвэртэй
Өвөрмөц олон чиглэлтэй гулсуур
хөнгөн жингийн хурал Гарын авлагын зохицуулалт

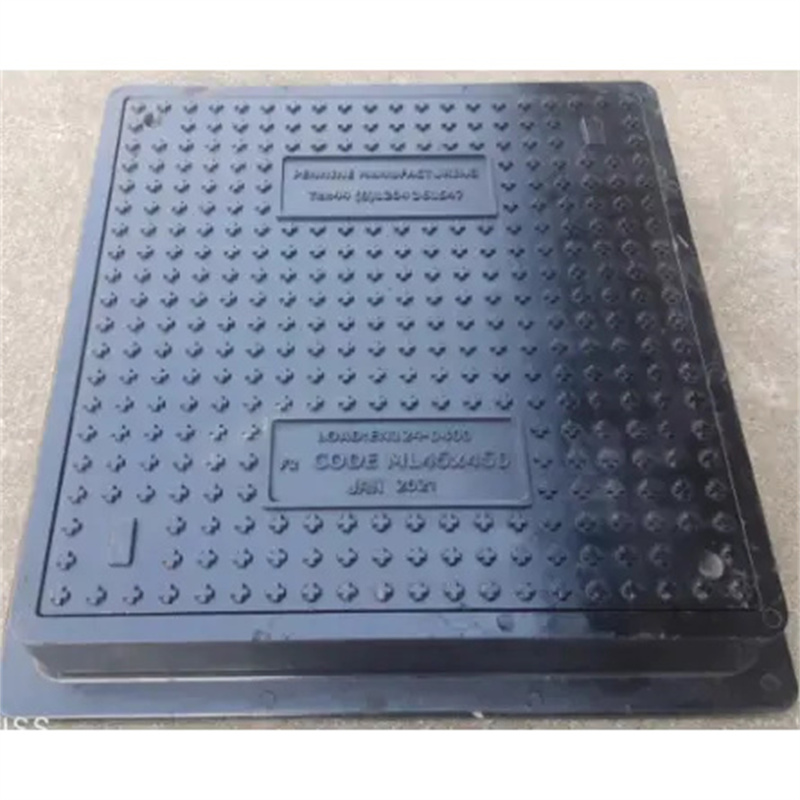

EN124 D400 SMC НИЙСЛЭГ дөрвөлжин нүхний таг
|

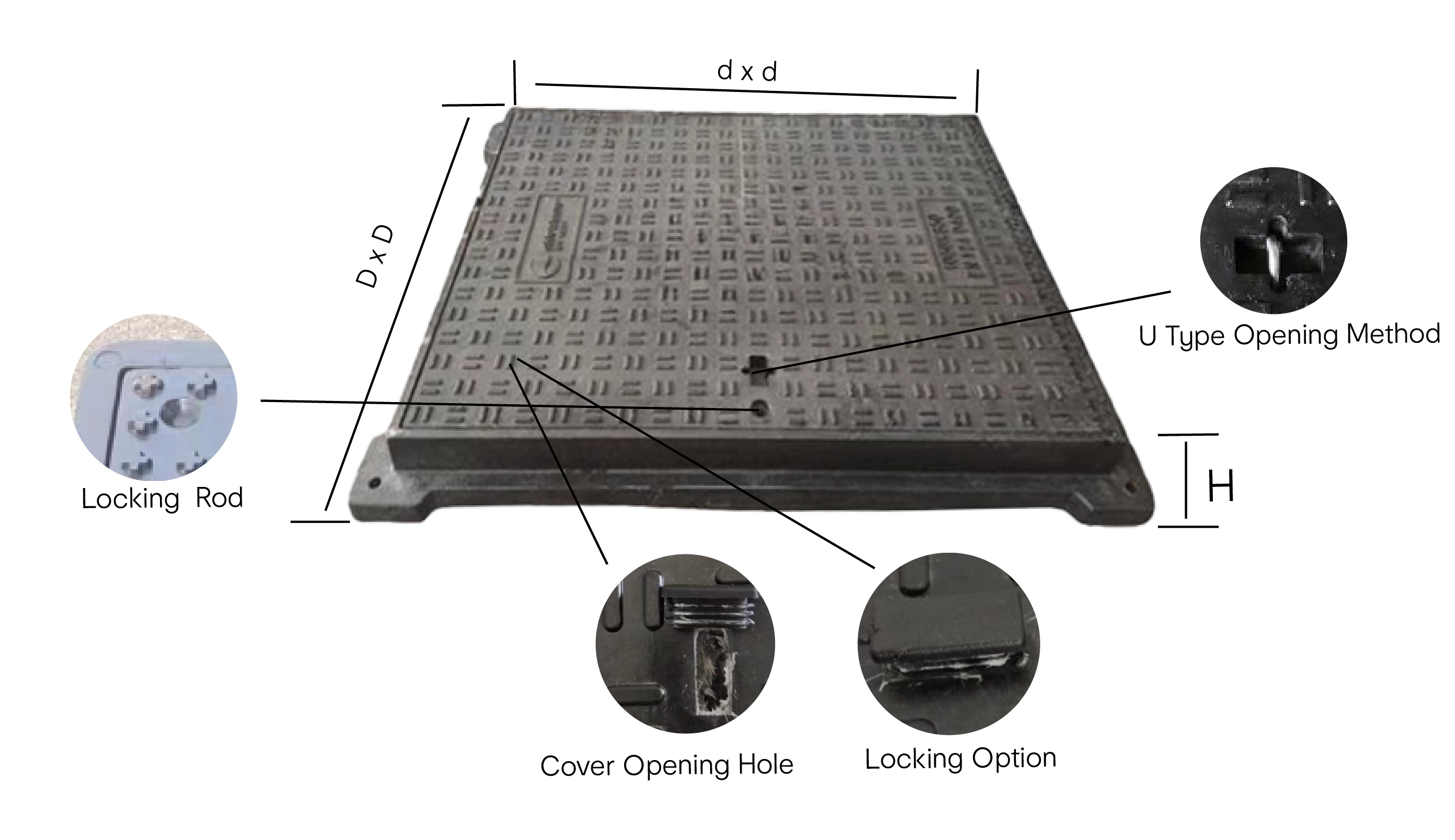

БҮТЭЭГДЭХҮҮНИЙ КОД |
ЦЭВЭР НЭЭЛТ pxp(мм) |
СУУРЬ ДЭЭР DxD (мм) |
Хавтасны хэмжээ dxd (мм) |
ГҮН H (мм) |
Жин (кг) |
Ачааж байна (кН) |
CSF2705 |
450X450 |
600X600 |
500X500 |
100 |
36 |
400 |
CSF2706 |
600x450 |
760x610 |
660x510 |
100 |
48.5 |
400 |
CSF2709 |
600x600 |
760x760 |
660x660 |
100 |
60 |
400 |
CSF2711 |
600X600 |
730X730 |
660X660 |
300 |
66 |
400 |
CSF2618 |
900x900 |
1030x1030 |
950x950 |
300 |
130 |
400 |
CSF2619 |
850x650 |
1050x850 |
910x710 |
100 |
97 |
400 |
Нэмэлт нэмэлтүүд: Резинэн битүүмжилсэн ｜ Хамгаалалтын түгжээ｜ |
Манай гуравдагч талын туршилтын байгууллагууд: LLOYDS BRITISH, ICAS, SGS
Avatar SMC гүйцэтгэлийн индекс
Халтиргаанаас хамгаалах загвар
Нийлмэл хандалтын бүрээсийн аватар бүрхэвч нь гулсалтын эсэргүүцлийн 89 үнэлгээтэй зах зээлд тэргүүлсэн
Доорх хүснэгтийг дүүргийн цуглуулсан мэдээллээс боловсруулсан болно
Surveyors Society ба BS667:1 хэсэг:1986 стандартын дагуу TRRL дүүжин тестийг ашиглан туршиж үзэхэд зөвшөөрөгдөх параметрүүдийг харуулсан болно.
Энэ туршилт нь шалгагдаж буй гадаргуу бүрийн гулсалтын эсэргүүцлийн утгыг (SRV) өгдөг. Хэмжээ өндөр байх тусам гулсалтын эсэргүүцэл их байна.
TRRL Pengulum үнэ цэнэ |
Гадаргуугийн байдал |
19 ба түүнээс доош |
Аюултай |
20-39 |
Ахиу |
40-74 |
Хангалттай |
Тагтаа75 |
Гайхалтай |

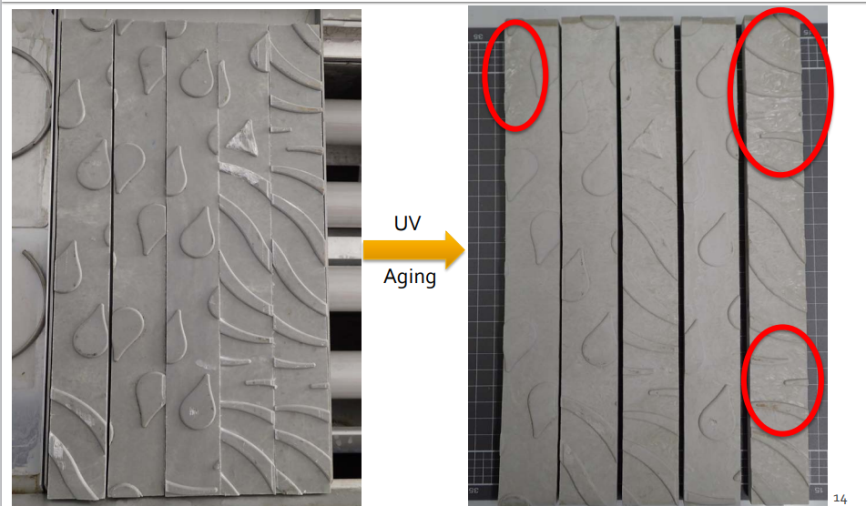

Хэт ягаан туяаны эсэргүүцлийн туршилт
Хүснэгт 3-1 Хэт ягаан туяаны туршилтын нөхцөл Стандарт эх үүсвэрийн өртөлтийн хугацаа ASTM G154
Хүснэгт 3-1 Хэт ягаан туяаны шинжилгээний нөхцөл
Стандарт |
Эх сурвалж |
Өртөх хугацаа |
ASTM G154a(1-р мөчлөг) |
Хэт ягаан туяа: 340нм |
2160 цаг |
ASTM G154b(1-р мөчлөг) |
Ксенон нуман: 340нм |
1000 цаг |
ASTM G154(3-р мөчлөг)c |
UVB: Төрөл 313 |
2160 цаг |
Үр дүнгийн хураангуй |
Дундаж гулзайлтын бат бэх Хэт ягаан туяаны хөгшрөлтийн өмнө (МПа) |
Дундаж гулзайлтын бат бэх Хэт ягаан туяаны хөгшрөлтийн дараа (МПа) |
Дундаж гулзайлтын бат бэхийн улмаас Хэт ягаан туяаны хөгшрөлт (%) (МПа) |
910 |
820 |
10 |
Гүйцэтгэлийн харьцуулалт
Гүйцэтгэл давуу тал |
SMC худагны таг |
Төмөр бетон нүхний таг |
Цутгамал төмрийн нүхний таг |
D дизайн үйлчилгээ |
>50 |
<10 |
>30 |
Галын гүйцэтгэл |
А2, шатдаггүй |
A1, Өндөр температурт тэсрэлт |
А2, шатдаггүй |
Бүтцийн ачаалал |
Бүтээгдэхүүний бүтцийн өндөр бат бэх |
Бага бат бэх, зузаан бүтээгдэхүүн, ган баартай холилдох боломжгүй |
Бүтээгдэхүүний бүтцийн өндөр бат бэх |
C элэгдэлд тэсвэртэй |
Хүчил ба шүлтийн эсэргүүцэл, хүчтэй зэврэлтэнд тэсвэртэй |
Хялбар зэврэлт |
Хялбар зэврэлт |
Жин |
Гэрэл |
Хэт хүнд |
жин |
Суулгах |
Энгийн бөгөөд тохиромжтой |
Ядарсан |
Ядарсан |
Үсрэх эсэргүүцэл |
Үсрэхгүй |
Үсрэхгүй |
Үсэрч болно |
Их засвар |
Амархан нээх |
Нээх хэцүү |
Нээх хэцүү |
Эвдэрсэн байдал |
Хагарахгүй, хугарахгүй |
Хагарсан хугарал |
Хагарсан хугарал |
